Wie steuert man eine Dampfturbine mit einem Dampfmesser?

Im Bereich der Energieerzeugung und industriellen Prozessen spielen Dampfturbinen eine zentrale Rolle. Diese Turbinen wandeln die Energie von Hochdruckdampf in mechanische Arbeit um, die dann zur Stromerzeugung oder zum Antrieb anderer Maschinen genutzt werden kann. Um ihren effizienten und sicheren Betrieb zu gewährleisten, ist eine präzise Steuerung des Dampfstroms unerlässlich. Hier kommen Dampfzähler ins Spiel. Als führender Anbieter von Dampfmessgeräten bin ich mit der Kunst des Einsatzes von Dampfmessgeräten zur Steuerung von Dampfturbinen bestens vertraut und möchte hier einige wertvolle Erkenntnisse weitergeben.

Die Grundlagen verstehen

Bevor man sich damit beschäftigt, wie ein Dampfzähler eine Dampfturbine steuert, ist es wichtig, ein grundlegendes Verständnis der beiden Komponenten zu haben. Eine Dampfturbine ist ein Gerät, das unter Druck stehendem Dampf Wärmeenergie entzieht und diese in Rotationsenergie umwandelt. Es besteht aus einer Reihe von Schaufeln, die an einer Welle befestigt sind und sich drehen, während der Dampf darüber strömt.

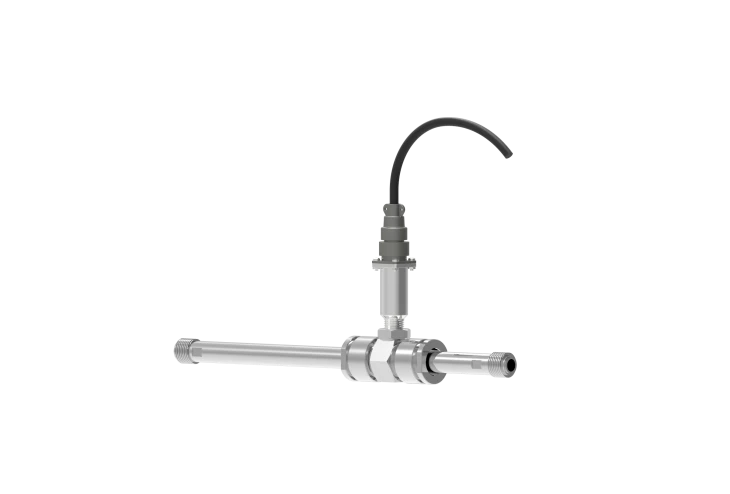

Pulse Liquid Turbine Flowmeter With Small Diameter

Andererseits ist ein Dampfzähler ein Instrument zur Messung der Durchflussrate, der Temperatur und des Drucks von Dampf. Durch die genaue Messung dieser Parameter liefert der Dampfzähler die notwendigen Daten, um die Dampfturbine effektiv zu steuern.

Die Rolle eines Dampfzählers bei der Dampfturbinensteuerung

Die Hauptfunktion eines Dampfzählers bei der Steuerung von Dampfturbinen besteht darin, den Dampfdurchfluss zu messen. Der Dampfdurchsatz hat direkten Einfluss auf die Leistungsabgabe der Turbine. Bei einem zu geringen Durchfluss kann es sein, dass die Turbine nicht genügend Leistung erzeugt, während ein zu hoher Durchfluss zu einer Überlastung und Beschädigung der Turbine führen kann.

Neben der Durchflussmenge überwacht ein Dampfzähler auch die Temperatur und den Druck des Dampfes. Diese Parameter sind von entscheidender Bedeutung, da Dampfeigenschaften wie Dichte und Enthalpie stark von Temperatur und Druck abhängen. Durch die kontinuierliche Messung dieser Werte stellt der Dampfzähler sicher, dass der in die Turbine eintretende Dampf im optimalen Betriebsbereich liegt.

Arten von Dampfzählern

Auf dem Markt sind verschiedene Arten von Dampfzählern erhältlich, von denen jede ihre eigenen Vor- und Nachteile hat. Zu den am häufigsten verwendeten Dampfmessgeräten gehören:

Differenzdruckmessgeräte: Diese Messgeräte arbeiten nach dem Prinzip, an einer Verengung in der Dampfleitung eine Druckdifferenz zu erzeugen. Der Druckunterschied hängt dann von der Durchflussmenge des Dampfes ab. Beispiele für Differenzdruckmessgeräte sind Blenden und Venturirohre.
Vortex-Durchflussmesser: Wirbeldurchflussmesser arbeiten nach dem Prinzip der von Kármán-Wirbelstraße. Wenn Dampf an einem Staukörper vorbeiströmt, werden Wirbel mit einer Frequenz abgelöst, die proportional zur Strömungsgeschwindigkeit ist. Diese Messgeräte sind für ihre hohe Genauigkeit und Zuverlässigkeit bekannt. Zum Beispiel unsereWirbeldurchflussmesser aus Edelstahl SS304ist aufgrund seiner Langlebigkeit und Präzision in vielen Branchen eine beliebte Wahl.
Turbinen-Durchflussmesser: Turbinendurchflussmesser verwenden eine rotierende Turbine, um den Dampfdurchfluss zu messen. Die Drehzahl der Turbine ist direkt proportional zum Dampfdurchsatz. UnserImpuls-Flüssigkeitsturbinen-Durchflussmesser mit kleinem Durchmessereignet sich für Anwendungen, bei denen der Platz begrenzt ist und eine genaue Durchflussmessung erforderlich ist.

Installation von Dampfzählern

Die ordnungsgemäße Installation eines Dampfzählers ist für eine genaue Messung von entscheidender Bedeutung. Hier sind einige wichtige Punkte, die Sie bei der Installation beachten sollten:

Standort: Der Dampfzähler sollte in einem geraden Abschnitt der Dampfleitung, entfernt von Biegungen, Bögen oder Ventilen, installiert werden. Dadurch wird sichergestellt, dass der Dampfstrom vollständig entwickelt und gleichmäßig ist, was für eine genaue Messung unerlässlich ist.
Orientierung: Der Dampfzähler sollte in der vom Hersteller angegebenen korrekten Ausrichtung installiert werden. Einige Zähler sind für den horizontalen Einbau konzipiert, andere können vertikal eingebaut werden.
Rohrleitungsverbindungen: Der Dampfzähler sollte über entsprechende Rohrverbindungen an die Dampfleitung angeschlossen werden. Die Verbindungen sollten leckagefrei sein, um Dampfverlust zu verhindern und eine genaue Messung zu gewährleisten.

Verwendung von Dampfzählerdaten zur Turbinensteuerung

Sobald der Dampfzähler installiert und betriebsbereit ist, können die von ihm bereitgestellten Daten zur Steuerung der Dampfturbine verwendet werden. So geht's:

Durchflussmengenkontrolle: Basierend auf der gemessenen Dampfdurchflussrate kann das Steuersystem das Dampfeinlassventil anpassen, um die gewünschte Durchflussrate aufrechtzuerhalten. Bei zu geringem Durchfluss kann das Ventil weiter geöffnet werden, um den Dampfdurchfluss zu erhöhen, bei zu hohem Durchfluss kann das Ventil leicht geschlossen werden, um den Durchfluss zu verringern.
Temperatur- und Druckkontrolle: Das Steuersystem kann die Temperatur- und Druckdaten des Dampfzählers auch verwenden, um andere Parameter im Dampfsystem anzupassen. Wenn beispielsweise die Dampftemperatur zu hoch ist, kann das Steuersystem die Kühlwassermenge im Dampferzeuger erhöhen, um die Temperatur zu senken.

Erweiterte Kontrollstrategien

Zusätzlich zur grundlegenden Durchfluss-, Temperatur- und Druckregelung können erweiterte Regelungsstrategien eingesetzt werden, um die Leistung und Effizienz der Dampfturbine zu verbessern. Zu diesen Strategien gehören:

Modellbasierte Steuerung: Die modellbasierte Regelung nutzt mathematische Modelle der Dampfturbine und des Dampfsystems, um das Verhalten des Systems vorherzusagen und die Regelungsparameter entsprechend anzupassen. Dieser Ansatz kann im Vergleich zu herkömmlichen Kontrollmethoden eine genauere und effizientere Kontrolle ermöglichen.
Optimale Kontrolle: Eine optimale Steuerung zielt darauf ab, die Leistung der Dampfturbine zu maximieren und gleichzeitig den Energieverbrauch und die Betriebskosten zu minimieren. Dies wird dadurch erreicht, dass mithilfe von Optimierungsalgorithmen die optimalen Sollwerte für die Regelparameter ermittelt werden.

Wartung von Dampfzählern

Um ihre Genauigkeit und Zuverlässigkeit langfristig sicherzustellen, ist eine regelmäßige Wartung von Dampfzählern unerlässlich. Hier sind einige Wartungsaufgaben, die durchgeführt werden sollten:

Kalibrierung: Dampfzähler sollten regelmäßig kalibriert werden, um sicherzustellen, dass sie genaue Messungen liefern. Bei der Kalibrierung werden die Messwerte des Messgeräts mit einem bekannten Standard verglichen und das Messgerät bei Bedarf angepasst.
Inspektion: Der Dampfzähler sollte regelmäßig auf Anzeichen von Beschädigung oder Abnutzung überprüft werden. Dazu gehört die Überprüfung der Rohrverbindungen, des Sensors und der Elektronik.
Reinigung: Der Dampfmesser sollte regelmäßig gereinigt werden, um Schmutz, Ablagerungen oder Ablagerungen zu entfernen, die sich auf dem Sensor oder den Rohrleitungen ansammeln könnten.

Abschluss

Der Einsatz eines Dampfzählers zur Steuerung einer Dampfturbine ist ein komplexer, aber wesentlicher Prozess. Als Lieferant von Dampfmessgeräten wissen wir, wie wichtig es ist, unseren Kunden qualitativ hochwertige Messgeräte und zuverlässigen Support anzubieten. UnserVortex-Durchflussmesser für hohe Temperaturenund andere Produkte sind darauf ausgelegt, die anspruchsvollen Anforderungen von Dampfturbinensteuerungsanwendungen zu erfüllen.

Wenn Sie auf der Suche nach einem Dampfzähler sind oder weitere Informationen zum Einsatz eines Dampfzählers zur Steuerung Ihrer Dampfturbine benötigen, laden wir Sie ein, mit uns für ein ausführliches Gespräch Kontakt aufzunehmen. Unser Expertenteam unterstützt Sie gerne dabei, die beste Lösung für Ihre spezifischen Anforderungen zu finden. Lassen Sie uns gemeinsam an der Optimierung der Leistung und Effizienz Ihres Dampfturbinensystems arbeiten.
