Hallo! Als Drucklieferant des Drucksenders werde ich oft nach dem Druck - Ausgangsbeziehung eines Drucksenders gefragt. Es ist ein entscheidendes Thema, mit dem Sie verstehen können, wie diese Geräte funktionieren und wie Sie das richtige für Ihre Bedürfnisse auswählen können. Also, lass uns gleich reintauchen!
Was ist ein Drucksender?
Bevor wir über den Druck der Ausgangsbeziehung sprechen, gehen wir schnell durch, was ein Drucksender ist. Ein Drucksender ist ein Gerät, das den Druck misst und ihn in ein elektrisches Signal umwandelt. Dieses Signal kann dann für verschiedene Zwecke wie Überwachung, Steuerung oder Datenprotokollierung verwendet werden.

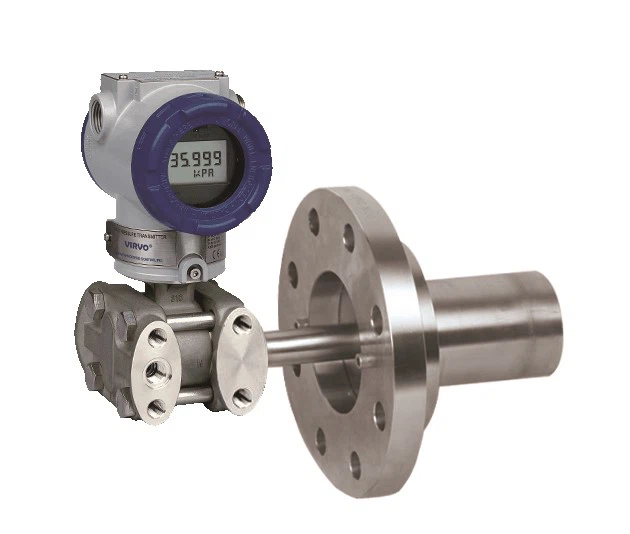

Wir bieten eine breite Palette von Drucksendern, einschließlich derDrucksender mit HART -Protokoll zur Wassermessung, was ideal für Wasser - verwandte Anwendungen ist. Es verwendet das HART -Protokoll, das digitale Kommunikation und zusätzliche Funktionalität ermöglicht.
Eine andere Option ist dieIndustriedrucksender für Flüssigkeitsmessungen intelligenter Typ Fließmesser. Dieser ist speziell für die Flüssigkeitsmessung konzipiert und verfügt über intelligente Funktionen, die es sehr genau und zuverlässig machen.
Und wenn Sie den Differenzdruck messen müssen, unsere, unsereDifferentialdrucksender mit einzelnen oder doppelten Flanschenflussmesserist eine gute Wahl. Es kann verschiedene Arten von Anwendungen verarbeiten, unabhängig davon, ob Sie einzelne oder doppelte Flansche benötigen.
Die Grundlagen des Drucks - zu - Ausgangsbeziehung
Bei der Ausgangsbeziehung eines Drucksenders geht es darum, wie das Gerät den physikalischen Druck, den es misst, in einen elektrischen Ausgang übersetzt. Die meisten Drucksender verwenden ein Sensorelement, das seine elektrischen Eigenschaften als Reaktion auf Druck ändert.
Beispielsweise verwenden viele Drucksender einen Dehnungsmesssensor. Wenn Druck auf den Sensor ausgeübt wird, führt dies zu einer Verformung. Diese Deformation verändert den Widerstand der Dehnungsmessgeräte, und diese Änderung des Widerstands wird dann in ein elektrisches Signal umgewandelt.
Der Ausgang eines Drucksenders ist normalerweise ein standardisiertes Signal wie 4 - 20 mA oder 0 - 10 V. Das 4 - 20 -Ma -Signal ist in industriellen Anwendungen sehr häufig. In diesem System repräsentiert 4 mA den Mindestdruck (normalerweise Null oder eine vorgefertigte Untergrenze), und 20 Ma repräsentiert den maximalen Druck (die Obergrenze des Messbereichs des Senders).
Nehmen wir an, Sie haben einen Drucksender mit einem Messbereich von 0 bis 100 psi. Wenn der Druck 0 psi beträgt, beträgt der Ausgang 4 mA. Wenn der Druck auf 100 psi steigt, erhöht sich der Ausgang linear auf 20 mA. Wenn Sie also einen Ausgang von 12 mA messen, können Sie den Druck mit der folgenden Formel berechnen:
[Druck = \ frac {(output - 4)} {(20 - 4)} \ times (obere \ limit - unter \ limit)+unter \ limit]
[Druck = \ frac {(12 - 4)} {(20 - 4)} \ Times (100 - 0)+0 = \ Frac {8} {16} \ times100 = 50 \ psi]
Faktoren, die den Druck beeinflussen - zu - Ausgangsbeziehung
Es gibt mehrere Faktoren, die den Druck der Ausgangsbeziehung eines Drucksenders beeinflussen können. Einer der wichtigsten Faktoren ist die Temperatur. Temperaturänderungen können dazu führen, dass sich das Sensorelement ausdehnt oder zusammenzieht, was die elektrischen Eigenschaften beeinflussen kann. Dies kann zu Fehlern in der Druckmessung führen.
Um Temperatureffekte auszugleichen, haben viele moderne Drucksender - in Temperaturkompensationsschaltungen gebaut. Diese Schaltungen passen das Ausgangssignal an, um die Temperaturänderungen zu berücksichtigen, um genauere Messungen zu gewährleisten.
Ein weiterer Faktor ist die Genauigkeit des Sensors selbst. Die Genauigkeit eines Drucksenders wird normalerweise als Prozentsatz der vollständigen Skalierungsleistung angegeben. Beispielsweise bedeutet ein Sender mit einer Genauigkeit von ± 0,5% der vollständigen Skala, dass der gemessene Druck um bis zu 0,5% des maximalen Drucks im Messbereich abfällt.
Die Installation des Drucksenders kann auch seine Leistung beeinflussen. Wenn der Sender nicht korrekt installiert ist, kann er einer mechanischen Spannung oder Vibration ausgesetzt sein, was zu Fehlern in der Messung führen kann. Es ist wichtig, die Installationsanweisungen des Herstellers sorgfältig zu befolgen, um einen genauen und zuverlässigen Betrieb zu gewährleisten.
Kalibrierung und Wartung
Die Kalibrierung ist ein entscheidender Teil der Aufrechterhaltung der Genauigkeit des Druckverhältnisses - Ausgangsbeziehung. Im Laufe der Zeit kann die Leistung eines Drucksenders aufgrund von Faktoren wie Temperaturänderungen, Alterung des Sensors oder mechanischer Spannung driften. Bei der Kalibrierung werden die Ausgabe des Senders mit einem bekannten Druckstandard und die Einstellung der Einstellungen des Senders gegebenenfalls verglichen.
Die meisten Drucksender müssen regelmäßig kalibriert werden. Das Kalibrierungsintervall hängt von mehreren Faktoren ab, wie der Anwendung, der Umwelt und den Genauigkeitsanforderungen. In einigen industriellen Anwendungen kann alle paar Monate eine Kalibrierung erforderlich sein, während es bei weniger kritischen Anwendungen möglicherweise einmal im Jahr ausreicht, um einmal im Jahr zu kalibrieren.
Wartung ist auch wichtig. Überprüfen Sie den Sender regelmäßig auf physische Schäden, die Gewährleistung der ordnungsgemäßen elektrischen Verbindungen und die Reinigung des Sensors können dazu beitragen, Probleme zu vermeiden und genaue Messungen zu gewährleisten.
Auswahl des richtigen Drucksenders
Bei der Auswahl eines Drucksenders ist es wichtig, den Druck - die Ausgangsbeziehung - zu berücksichtigen, wie er zu Ihrer spezifischen Anwendung passt. Sie müssen den entsprechenden Messbereich für Ihre Anwendung ermitteln. Wenn Sie einen Sender mit einem zu großen Bereich auswählen, können Sie die Genauigkeit opfern. Andererseits kann der Sender beschädigt werden, wenn der Bereich zu klein ist, wenn der Druck seine maximale Grenze überschreitet.
Sie müssen auch den Ausgangssignaltyp berücksichtigen. Wie bereits erwähnt, ist 4 - 20 Ma eine gemeinsame Wahl für industrielle Anwendungen, da es weniger anfällig für elektrische Störungen ist. Wenn Sie jedoch einen Spannungsausgang für ein bestimmtes Steuerungssystem benötigen, ist ein Sender mit einem Ausgang von 0 - 10 V möglicherweise besser geeignet.
Die Genauigkeit und Zuverlässigkeit des Senders sind ebenfalls wichtige Faktoren. Suchen Sie nach einem Sender mit einem hohen Qualitätssensor und einer guten Temperaturkompensation. Wenn Sie Kundenbewertungen lesen und Empfehlungen von anderen Benutzern erhalten, können Sie auch eine fundierte Entscheidung treffen.
Abschluss
Das Verständnis des Drucks zur Ausgangsbeziehung eines Drucksenders ist wichtig, um genaue und zuverlässige Druckmessungen zu erhalten. Unabhängig davon, ob Sie den Druck in einem Wassersystem überwachen, den Druck einer Flüssigkeit in einem industriellen Verfahren messen oder den Differenzdruck messen müssen, den richtigen Drucksender ausgewählt und ordnungsgemäß aufrechterhalten müssen, ist entscheidend.
Wenn Sie auf dem Markt für einen Drucksender sind, sind wir hier, um zu helfen. Wir haben eine breite Palette von Produkten, die unterschiedliche Anwendungen und Anforderungen entsprechen. Zögern Sie nicht, uns zu kontaktieren, um weitere Informationen zu erhalten oder eine Beschaffungsdiskussion zu beginnen. Wir werden mit Ihnen zusammenarbeiten, um die beste Lösung für Ihre Bedürfnisse zu finden.
Referenzen
- Drucksenderhandbuch, Branchenstandardpublikation
- Technische Dokumente aus Drucksenderherstellern
