Clamp-{0}on-Ultraschalldurchflussmesser eignen sich effektiv für Hochdruckanwendungen, da sie extern an Rohrwänden montiert werden, ohne das Rohrleitungssystem zu durchdringen. Da die Wandler niemals mit der fließenden Flüssigkeit in Kontakt kommen, stellt der Rohrleitungsdruck keine direkte Einschränkung für das Messgerät selbst dar. -Nur die strukturelle Integrität des Rohrs ist von Bedeutung.
Grundlegendes zu den Druckfunktionen von Ultraschall-Durchflussmessern von Clamp-
DerUltraschall-DurchflussmesserDas Clamp-{0}}on-Design bietet einen grundlegenden Vorteil in Umgebungen mit hohem{1}Druck. Herkömmliche Inline-Messgeräte müssen dem internen Flüssigkeitsdruck durch benetzte Komponenten standhaltenKlemme am Ultraschall-Durchflussmessers arbeiten vollständig von außerhalb des Rohrs.
Warum die externe Montage Druckgrenzen eliminiert
Wenn Sie eine Ultraschallklemme an einem Durchflussmesser installieren, werden die Wandler mithilfe von Montagevorrichtungen oder Umreifungssystemen an der äußeren Rohroberfläche befestigt. Diese Sensoren senden und empfangen Ultraschallsignale, die die Rohrwand durchdringen, sich durch die fließende Flüssigkeit bewegen und durch die gegenüberliegende Wand zurückkehren. Das Rohr selbst enthält den Druck-nicht den Durchflussmesser.
Bei Öl- und GasanwendungenKlemme-am Ultraschall-Durchflussmessers messen regelmäßig Strömungen in Pipelines, die mit mehreren tausend PSI betrieben werden. Die Flexim FLUXUS-Serie beispielsweise arbeitet „ohne maximale Druckbegrenzung“ für Stahlrohre, wie in Feldanwendungen dokumentiert. Das Messprinzip bleibt unverändert, unabhängig davon, ob das Rohr Flüssigkeit mit 50 PSI oder 5.000 PSI enthält.

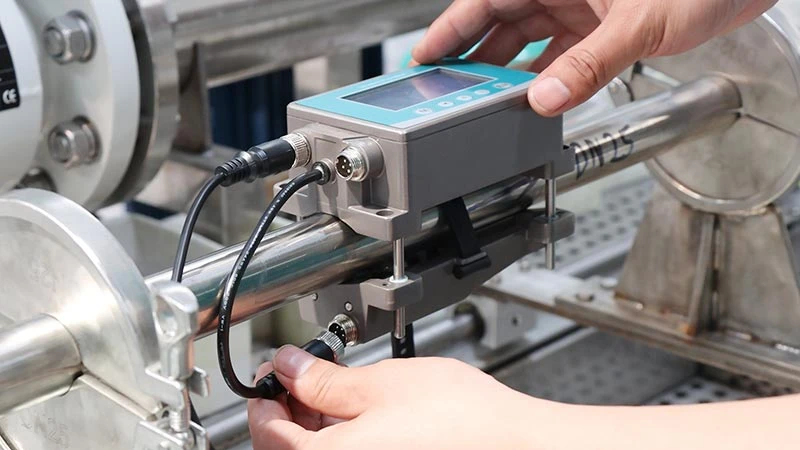

So funktioniert die Clamp-On-Technologie für Ultraschall-Durchflussmesser

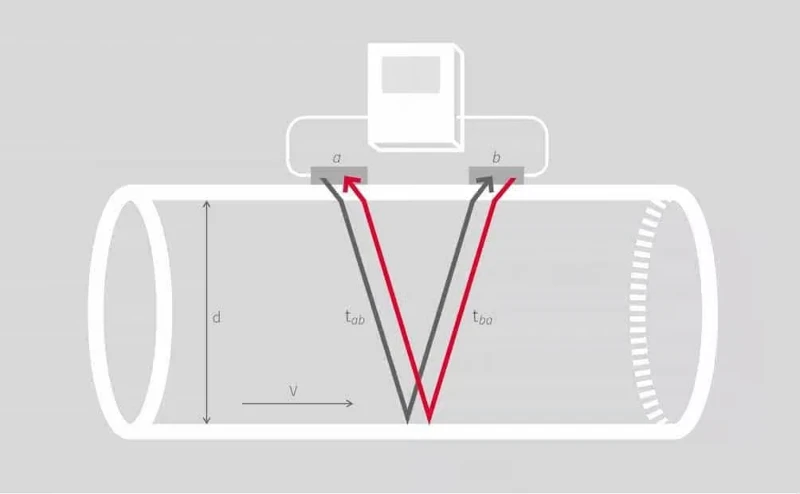

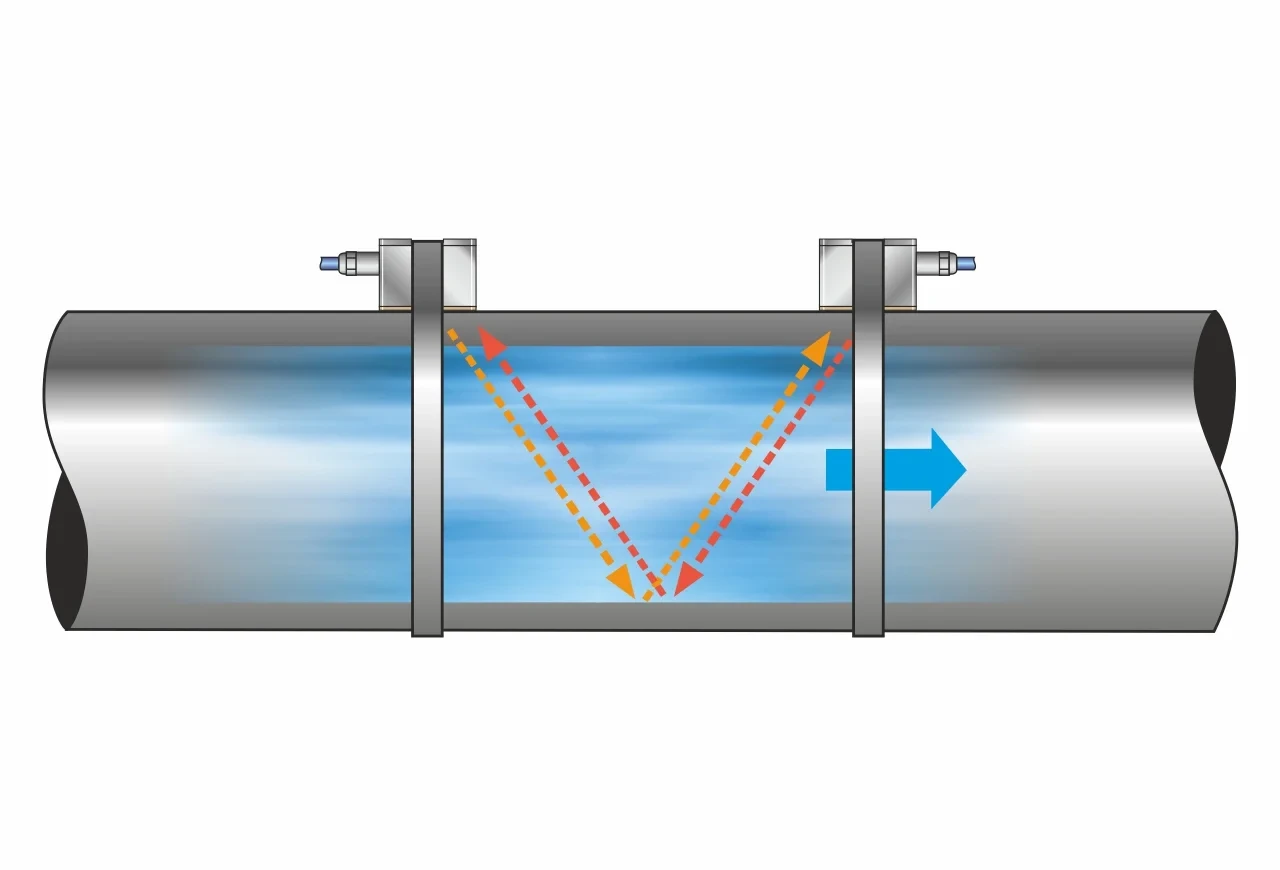

Der Clamp--Ansatz des Ultraschall-Durchflussmessers nutzt die Laufzeitmessung. Zwei auf gegenüberliegenden Seiten des Rohrs montierte Wandler senden Ultraschallimpulse durch das fließende Medium. Ein Impuls verläuft mit der Strömungsrichtung, der andere entgegen dieser. Der Zeitunterschied zwischen diesen Signalen gibt Aufschluss über die Strömungsgeschwindigkeit.
Dieses Messprinzip basiert auf der akustischen Signalübertragung durch die Rohrwand und das Fluid-und nicht auf der Eindämmung des Innendrucks. Ob Wasser bei 100 PSI oder Rohöl bei 2.000 PSI gemessen wird, die Laufzeitberechnung bleibt identisch.
Clamp-On-Ultraschall-Durchflussmesser für Wasser und Hochdruckflüssigkeiten
Unterschiedliche Flüssigkeitstypen stellen unterschiedliche Herausforderungen für die Ultraschallmessung dar, aber der Druck selbst stellt selten Probleme für ordnungsgemäß installierte Ultraschall-Durchflussmesser mit Klemmbefestigung dar.
Anwendungen im Wassersystem
Ein Ultraschall-Wasserdurchflussmesser mit Klemmbefestigung überwacht die kommunale Wasserverteilung, Kühlsysteme und industrielles Prozesswasser über das gesamte Druckspektrum. Städtische Wasserleitungen werden normalerweise mit 40–100 PSI betrieben, während Kesselspeisewassersysteme 3.000 PSI überschreiten können. Die gleiche tragbare Ultraschall-Durchflussmesser-Klemmeinheit misst beide Anwendungen genau.
Der Hauptunterschied liegt in der Rohrwandstärke. Hochdruckwasserleitungen haben dickere Wände und erfordern Wandler mit größerer Durchdringungsleistung. Moderne Clamp-On-Ultraschall-Durchflussmesser für Wasserinstallationen kompensieren automatisch, wenn Sie bei der Einrichtung die richtige Wandstärke eingeben.
Chemie- und Kohlenwasserstoffservice
Der Ansatz des Clamp-on-Flüssigkeitsdurchflussmessers erweist sich besonders bei korrosiven oder giftigen Flüssigkeiten unter Druck als wertvoll. Chemische Verarbeitungsanlagen verwenden diese Messgeräte an Reaktorzuführungen, Lösungsmitteltransferleitungen und Polymerproduktionsströmen, wo Drücke 1.500 PSI oder mehr erreichen.
Da die Flüssigkeit niemals mit den Wandlern in Kontakt kommt, ist die Materialkompatibilität unerheblich. Mit einer tragbaren Klemme am Durchflussmesser können Schwefelsäure, Natriumhydroxid und reines Wasser in derselben Anlage gemessen werden-unabhängig vom Druckniveau in jeder Leitung.
Tragbarer Ultraschall-Durchflussmesser zum Anklemmen für Druckprüfungen
Die Kategorie der tragbaren Clamp-on-Durchflussmesser bietet einzigartige Vorteile in Hochdruckumgebungen, in denen vorübergehende Messungen erforderlich sind.
Anwendungen zur Feldverifizierung
Ingenieure verwenden tragbare Ultraschall-Durchflussmesser-Klemmgeräte, um die Genauigkeit von Inline-Messgeräten zu überprüfen, ohne Drucksysteme abzuschalten. Dies erweist sich bei Anwendungen im eichamtlichen Verkehr, bei denen es zu Messstreitigkeiten kommt, als entscheidend. Ein Techniker kann in wenigen Minuten eine Klemme am Ultraschall-Durchflussmesser anbringen, Verifizierungsdaten sammeln und alles entfernen,-während die Rohrleitung unter vollem Druck läuft.
Raffinerien und Chemiefabriken verfügen über tragbare Einheiten zur Behebung von Strömungsproblemen in Hochdruckprozessströmen. Wenn Bediener ein Pumpenproblem oder eine Ventilfehlfunktion vermuten, liefert die tragbare Klemme am Ultraschall-Durchflusssensor sofortige Durchflussdaten ohne Prozessunterbrechung.
Sicherheitsvorteile in Drucksystemen
Die Installation herkömmlicher Inline-Zähler an Hochdruckleitungen erfordert eine Druckentlastung des Systems, was zu Sicherheitsrisiken und Produktionsverlusten führt. Der Clampon-Durchflussmesser eliminiert diese Gefahren vollständig. Während der Installation oder Demontage erfolgt kein Schneiden, Schweißen oder Durchdringen der Druckgrenzen.
Dieser Sicherheitsvorteil wird bei der Handhabung gefährlicher Stoffe von entscheidender Bedeutung. Eine Klemme an einem Ultraschall-Durchflusssensor an einer Hochdruck-Chlorleitung oder Ammoniakleitung birgt im Vergleich zur Installation benetzter Durchflussmesserkomponenten kein Freisetzungsrisiko.
Technische Faktoren, die sich auf die Leistung des Ultraschall-Durchflussmessers auswirken
Während der Druck die Ultraschallklemme am Durchflussmesser nicht direkt einschränkt, beeinflussen mehrere damit zusammenhängende Faktoren die Messgenauigkeit bei Hochdruckanwendungen.
Rohrmaterial und Wandstärke
Der Durchflussmesser-Klemmtyp funktioniert mit verschiedenen Rohrmaterialien, Hochdrucksysteme verwenden jedoch typischerweise dickwandige Stahlrohre. Die Wandstärke beeinflusst die Ultraschallsignaldämpfung-Dickere Wände erfordern leistungsstärkere Wandler oder alternative Montagekonfigurationen.
Standardwandler bewältigen Wandstärken von Stahlrohren bis zu 25 mm. Darüber hinaus sind spezielle Wandler mit hoher Eindringtiefe oder eine Reflexmontage (bei der beide Wandler auf derselben Seite montiert werden) erforderlich. Die Klemme des Ultraschall-Durchflussmessers-am Sender berücksichtigt die Wandstärke bei den Setup-Berechnungen.
Temperatur- und Druckkombinationen
Hochdrucksysteme bringen oft erhöhte Temperaturen mit sich. Während der Ultraschall-Durchflussmesser mit Klemmbefestigung den Druck unabhängig regelt, müssen kombinierte extreme Bedingungen berücksichtigt werden. Standardwandler arbeiten bei -40 Grad bis +150 Grad, spezielle Hochtemperaturmodelle reichen bis 550 Grad.
Die Temperatur des Rohrs beeinflusst die Berechnung der Wandstärke und die Signalausbreitungsgeschwindigkeit stärker als der Druck. Installationsparameter kompensieren diese Variablen. Bei der Inbetriebnahme einer Klemme für ein Ultraschallmessgerät geben die Bediener Rohrmaterial, Wandstärke und Flüssigkeitseigenschaften ein. Der Druck geht in Gleichungen nur ein, wenn er sich auf die Flüssigkeitsdichte für Massendurchflussberechnungen bezieht.
Klemmen Sie die Signalqualität des Ultraschall-Durchflusssensors an
Die moderne Clamp-On-Ultraschall-Durchflusssensortechnologie verfügt über eine fortschrittliche digitale Signalverarbeitung, um die Genauigkeit auch unter schwierigen Bedingungen aufrechtzuerhalten. Hochdrucksysteme mit Pumpen oder Regelventilen erzeugen Vibrationen und Turbulenzen, die die Messstabilität beeinträchtigen können.
Das Clamp-On-Design des Ultraschall-Durchflussmessers filtert diese Störungen durch hochentwickelte Algorithmen. Best Practices für die Installation empfehlen jedoch weiterhin, Standorte unmittelbar neben Pumpen oder schnell schließenden Ventilen zu vermeiden, an denen es häufig zu Druckstößen kommt.
Echte-Hochdruck--Hochdruck-Ultraschall-Durchflussmesser-Klemmen-für Anwendungen
Industrieanlagen in verschiedenen Sektoren demonstrieren die Druckfähigkeiten der Clamp-on-Durchflussmesser-Ultraschalltechnologie.
Öl- und Gasindustrie
Upstream-Produktion: Bohrlochströme, bei denen der Druck häufig 3.000 PSI übersteigt, verwenden Klemmmessgeräte, um die Produktion zu überwachen, ohne potenzielle Leckstellen in Hochdrucksammelsystemen zu schaffen.
Midstream-Pipelines: Langstreckenleitungen für Rohöl und Erdgas mit einem Druck von 800–1.400 PSI beschäftigenUltraschallklemme am Durchflussmessers zur Leckerkennung und Durchflussprüfung ohne Rohrleitungsdurchdringungen.
Nachgelagerte Raffination: Prozessströme mit hohem-Druck in katalytischen Crackern, Hydrotreatern und Fraktionierungskolonnen nutzen diese Technologie für temporäre Messungen während Optimierungsstudien. Der tragbare Ultraschall-Durchflussmesser zum Anklemmen hält in diesen Anwendungen Temperaturen bis zu 200 Grad stand.
Chemische Verarbeitung
Reaktorzulaufströme, Polymerisationsprozesse und Hochdruckextraktionsvorgänge profitieren von nicht{1}invasiven Messungen. Ein Clamp-on-Flüssigkeitsdurchflussmesser an einer Zuleitung eines Polyethylenreaktors, der bei 1.800 PSI misst, liefert wichtige Prozesskontrolldaten, ohne die Druckgrenze zu beeinträchtigen.
Stromerzeugung
Kesselspeisewassersysteme in Kraftwerken arbeiten mit 3,000+ PSI. Der Clamp-On-Ultraschall-Wasserdurchflussmesser überwacht diese Flüsse zur Effizienzoptimierung und Überprüfung der Pumpenleistung, ohne dass teure Inline-Messgeräteinstallationen erforderlich sind.
Auswahl des richtigen Clamp-On-Ultraschall-Durchflussmessers
Bei der Auswahl einer geeigneten Ultraschall-Durchflussmesser-Klemme-für den Hochdruckbetrieb- müssen mehrere Spezifikationen berücksichtigt werden, die über die Druckbewertung hinausgehen.
Auswahlkriterien für Wandler
Passen Sie den Wandler an Ihr Rohrmaterial, Ihren Durchmesser und Ihre Wandstärke an. Hochdruckrohrleitungen haben typischerweise dickere Wände und erfordern Folgendes:
Wandler mit hoher -Durchdringungfür Wandstärke 12-25mm
Breitstrahlende-Wandlerfür Hochdruckrohre mit großem Durchmesser
Hochtemperaturwandlerwenn das System auch heiß läuft
Standardwandler funktionieren für die meisten Anwendungen, aber extreme Kombinationen aus Druckklasse, Rohrgröße und Temperatur erfordern möglicherweise spezielle Sensoren.
Anforderungen an das Montagesystem
Hochdruckbehälter verfügen häufig über Isolierungen, Beschichtungen oder einen eingeschränkten Zugang. Der tragbare Durchflussmesser mit Klemmbefestigung sollte über geeignete Montageteile verfügen für:
Entfernen und Ersetzen dicker Isolierung
Begrenzter Arbeitsbereich rund um Hochdruckleitungen
Sichere Befestigung, die Systemvibrationen standhält
Schnelle Montage und Demontage für temporäre Messungen

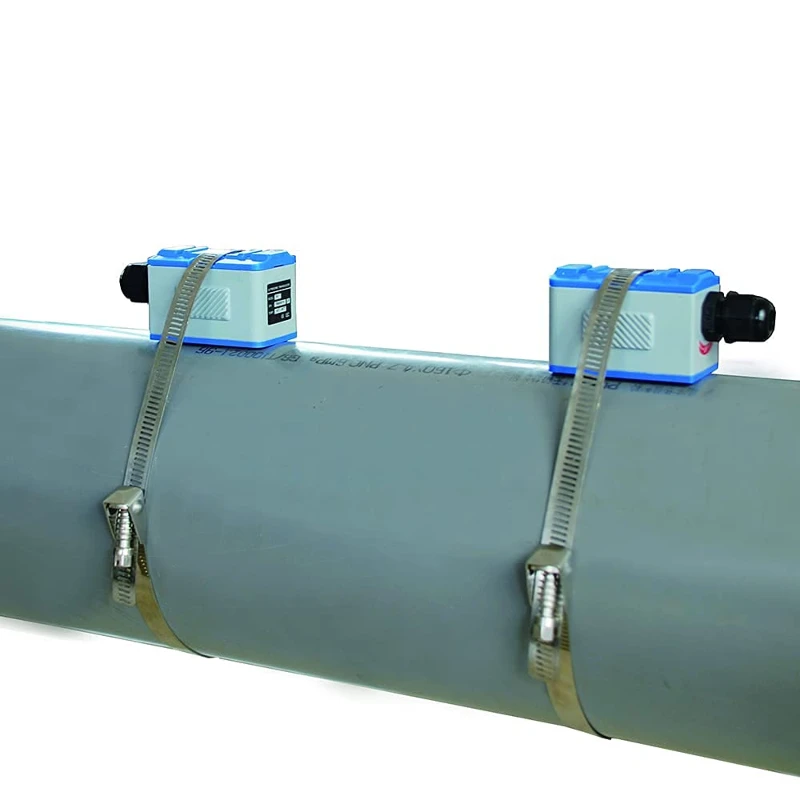

Schienenmontierte Systeme bieten die stabilste Installation für eine permanente Überwachung, während kettenmontierte Systeme Flexibilität für tragbare Anwendungen bieten.
Signalverarbeitungsfunktionen
Fortschrittliche DSP (Digital Signal Processing) trägt dazu bei, die Genauigkeit aufrechtzuerhalten, wenn Rohrvibrationen oder Strömungsturbulenzen zu Messproblemen führen. Suchen Sie nach einer Durchflussmesserklemme bei Typmodellen mit:
Adaptive Signalverarbeitung für variierende Strömungsbedingungen
Geräuschfilterung für Pumpsysteme
Automatische Verstärkungsregelung für optimale Signalstärke
Mehrpfadmessung für verbesserte Genauigkeit
Best Practices für die Installation von Clamp--On-Ultraschallmessgeräten
Die richtige Installation bestimmt die Messgenauigkeit weitaus mehr als die Druckwerte. Befolgen Sie diese Richtlinien für zuverlässige Ergebnisse mit jedem Ultraschall-Durchflussmessgerät mit Klemme.
Rohrvorbereitung
Reinigen Sie die Rohroberfläche an den Montagestellen des Wandlers gründlich. Farbe, Rost oder Ablagerungen beeinträchtigen die akustische Kopplung unabhängig vom Innendruck. Hochdruckleitungen weisen häufig Schutzbeschichtungen auf, die für den Sensorkontakt in kleinen Bereichen entfernt werden müssen.
Tragen Sie großzügig Akustikkopplungsmasse zwischen Wandlerfläche und Rohroberfläche auf. Dadurch werden Luftspalte vermieden, die die Ultraschallübertragung blockieren. Der Mischungstyp sollte zur Betriebstemperatur passen. -Standardmischungen funktionieren bis 150 Grad, während Spezialmischungen höhere Temperaturen aushalten.
Positionierung des Wandlers

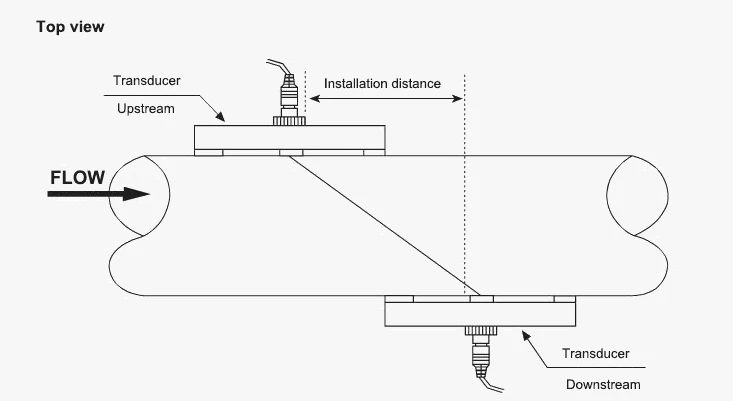

Anforderungen an gerade Rohre gelten gleichermaßen für Hochdrucksysteme. Für genaue Messwerte benötigt der Ultraschall-Durchflussmesser mit Klemmbefestigung stromaufwärts ein gerades Rohr mit 10 Durchmessern und stromabwärts ein gerades Rohr mit 5 Durchmessern. Bögen, Ventile und T-Stücke erzeugen Strömungsprofilstörungen, die unabhängig vom Druck die Messgenauigkeit beeinträchtigen.
Für Hochdruckanwendungen in engen Räumen, in denen die Anforderungen an gerade Rohre nicht erfüllt werden können, sollten Sie Multi-{1}}Pfad-Ultraschall-Durchflussmesserklemmen-bei Konstruktionen in Betracht ziehen, die Strömungsprofilverzerrungen ausgleichen.
Systemparameter
Geben Sie bei der Inbetriebnahme genaue Rohrparameter ein:
Außendurchmesser: Zur Präzisionsmessung mit Messschiebern messen
Wandstärke: Wenn möglich, Ultraschall-Dickenmessgerät verwenden
Rohrmaterial: Wählen Sie die genaue Materialqualität für die richtige Schallgeschwindigkeit
Flüssigkeitstyp: Für korrekte Dichte- und Schallgeschwindigkeitsberechnungen angeben
Diese Parameter sind für die Messgenauigkeit wichtiger als der Betriebsdruck. Eine tragbare Ultraschall-Durchflussmesser-Klemme an einem Gerät mit falscher Wandstärke führt bei jedem Druckniveau zu Fehlern.
Wartung und langfristige-Leistung
Die Ultraschall-Durchflussmesser-Klemme-bietet deutliche Vorteile hinsichtlich der Lebensdauer-des Hochdrucks und des Wartungsaufwands.
Routinemäßige Wartungsaufgaben
Zur regelmäßigen Wartung gehören einfache Kontrollen, die durchgeführt werden, während das System unter vollem Druck läuft:
Überprüfen Sie die Wandlerbefestigung auf sicheren Kontakt
Stellen Sie sicher, dass die Kopplungsmasse nicht ausgetrocknet oder zersetzt ist
Überprüfen Sie die Kabelverbindungen und die Signalqualität
Überprüfen Sie, ob die Eingaben der Rohrparameter korrekt bleiben
Diese Aufgaben dauern nur wenige Minuten und erfordern kein Herunterfahren des Systems, kein Betreten von beengten Räumen und keine anschließende Druckprüfung. Die Klemme am Ultraschall-Durchflusssensor an einer kritischen Hochdruckleitung kann während des normalen Betriebs gewartet werden.
Langlebigkeit im Druckbetrieb
Durch den Verzicht auf bewegliche Teile und medienberührte Komponenten erfährt das Messgerät keinen druckbedingten Verschleiß. Während das Rohr selbst im Laufe der Jahrzehnte unter Druck ermüden oder korrodieren kann, bleibt der Clampon-Durchflussmesser davon unberührt, solange die Rohrintegrität für die Ultraschallübertragung ausreichend bleibt.
Vergleichen Sie dies mit Inline-Zählern im Hochdruckbetrieb, bei denen Dichtungsverschlechterung, Lagerverschleiß und die Wartung der Druckgrenzen zu laufenden Kosten und Sicherheitsbedenken führen. Der Durchflussmesser mit Klemmbefestigung eliminiert diese Probleme vollständig.
Häufig gestellte Fragen
Kann ein Clamp-On-Ultraschall-Durchflussmesser auch bei niedrigem Druck messen?
Ja, moderne Ultraschall-Durchflussmesser mit Klemmvorrichtung funktionieren im gesamten Druckbereich vom Vakuum bis zur maximalen Rohrleistung. Einige fortschrittliche Modelle messen sogar in Stahlrohren bis zum Atmosphärendruck. Das Messprinzip passt sich automatisch an Änderungen der Flüssigkeitsdichte an, die mit unterschiedlichen Drücken einhergehen, sodass ein Messgerät sowohl für Nieder- als auch für Hochdruckanwendungen geeignet ist.
Beeinflusst die Rohrwanddicke Hochdruckmessungen mit Zangenmessgeräten?
Die Wandstärke beeinflusst die Signalübertragungsentfernung, jedoch nicht die Druckfähigkeit. Dickere Wände in Hochdruckleitungen erfordern leistungsstärkere Wandler und möglicherweise einen engeren Wandlerabstand. Der tragbare Klemm-Durchflussmesser gleicht die Wandstärke während der Einrichtung aus und gewährleistet so genaue Messwerte unabhängig von den Spezifikationen der Druckklasse. Sie müssen die richtige Wandstärke für den Sender eingeben, um die richtigen Signalpfade zu berechnen.
Gibt es Druckbeschränkungen für Kunststoffrohre mit angeschlossener Ultraschall-Durchflussmesserklemme-?
Die Begrenzung ergibt sich aus der Druckstufe des Rohrs, nicht aus dem Durchflussmesser. HDPE- oder PVC-Rohre haben niedrigere Druckwerte als Stahlrohre, aber die Klemme des Ultraschall-Wasserdurchflussmessers misst innerhalb des sicheren Betriebsbereichs des Rohrs genau. Beachten Sie, dass sich Kunststoffrohre unter Druck ausdehnen können, sodass für Anwendungen mit hoher Genauigkeit ein Durchmesserausgleich bei der Messgerätekonfiguration erforderlich ist.
Wie ist die Clamp-{0}}Genauigkeit im Vergleich zu Inline-Messgeräten in Hochdrucksystemen?
Die Laufzeit--Genauigkeit von Ultraschall-Durchflussmessern liegt typischerweise im Bereich von ±0,5 % bis ±2 % des Messwerts, vergleichbar mit hochwertigen Inline-Messgeräten. Der Hauptunterschied in der Genauigkeit ergibt sich aus der Installationsqualität und Kalibrierung und nicht aus Druckeffekten. Inline-Messgeräte können bei extrem turbulenten Hochdruckströmungen, bei denen es auf eine präzise Strömungsprofilierung ankommt, leichte Vorteile haben, aber für die meisten Anwendungen ist die Leistung des Ultraschall-Durchflusssensors mit Klemme gleichwertig.
Abschließende Überlegungen
Auf die Frage, ob die Ultraschall-Durchflussmesser-Klemmtechnik hohen Drücken standhalten kann, gibt es eine klare Antwort: Der Druck selbst stellt keine Einschränkung für ordnungsgemäß ausgewählte und installierte Klemmenzähler dar. Das Prinzip der externen Montage bedeutet, dass Sie keinen Druckbehälter entwerfen-Sie Sensoren an einer vorhandenen Druckgrenze montieren.
Ihre Auswahlkriterien sollten sich eher auf Rohreigenschaften, Flüssigkeitseigenschaften und Installationsumgebung als auf Druckwerte konzentrieren. Passen Sie die Wandlerspezifikationen an Wandstärke und Temperatur an. Stellen Sie für eine genaue Messung sicher, dass ausreichend gerade Rohrabschnitte vorhanden sind. Sorgen Sie für eine ordnungsgemäße akustische Kopplung und eine sichere Montage.
Für Hochdruckanwendungen, die von der Wasserverteilung mit 500 PSI bis zur Kohlenwasserstoffverarbeitung mit 5.000 PSI reichen, bietet das Clamp-On-Ultraschallmessgerät genaue und zuverlässige Messungen ohne die Sicherheitsrisiken, die Komplexität der Installation und die laufenden Wartungsprobleme von Inline-Messgeräten mit Druckdurchdringung.
