Sie haben also in ein investiertUltraschall-Durchflussmesser. Gute Wahl-keine beweglichen Teile, minimaler Wartungsaufwand, gute Genauigkeit direkt nach dem Auspacken. Aber hier ist das, was Ihnen niemand wirklich im Voraus sagt: die Genauigkeit, die Sie im Datenblatt sehen? Das ist unter idealen Bedingungen. Ihre Pflanze ist nicht ideal. Ihre Rohre sind nicht ideal. Nichts ist jemals so.
Lassen Sie uns darüber sprechen, was Ihre Messwerte tatsächlich beeinflusst und was Sie dagegen tun können.
Das Reynolds-Zahlen-Problem (und warum es wichtiger ist, als Sie denken)
Hier wird es interessant. Der Ultraschall-Durchflussmesser misst den Durchfluss nicht direkt-er misst den Zeitunterschied zwischen Ultraschallwellen, die sich stromaufwärts und stromabwärts bewegen. Die Berechnung geht von einem bestimmten Geschwindigkeitsprofil über den Rohrquerschnitt- aus. Und dieses Profil? Sie ändert sich basierend auf der sogenannten Reynolds-Zahl.
Wenn Re unter 2300 liegt, liegt eine laminare Strömung vor. Die Flüssigkeit bewegt sich in glatten, parallelen Schichten. Das Geschwindigkeitsprofil sieht aus wie eine Parabel,-am schnellsten in der Mitte, Null an den Wänden. Über 4000? Das ist eine turbulente Strömung, und das Profil wird deutlich flacher. Zwischen 2300 und 4000 liegt diese schwierige Übergangszone, in der sich die Strömung nicht ganz entscheiden kann, was sie sein möchte.
Warum ist das wichtig? Weil Ihr Messgerät die Durchschnittsgeschwindigkeit basierend auf dem berechnet, was der Ultraschallpfad „sieht“. Wenn es für turbulente Strömung kalibriert ist, Sie aber laminar laufen, erhalten Sie eine falsche Zahl. Zeitraum.
Die Geschwindigkeitsverteilung unter laminaren Bedingungen folgt einem parabolischen Muster, wobei die Mittelliniengeschwindigkeit das Doppelte der mittleren Geschwindigkeit betragen kann. Bei turbulenter Strömung ist das Profil viel flacher-die Mittelliniengeschwindigkeit beträgt nur etwa das 1,2-fache des Mittelwerts. Das ist ein großer Unterschied, wenn Sie versuchen, eine Genauigkeit von ±1 % zu erreichen.
Korrekturkoeffizient der Strömungsgeschwindigkeit
Das ist der Korrekturfaktor K, über den niemand reden möchte, weil die Mathematik schnell hässlich wird.
Die Ultraschall-Laufzeitmethode misst die Geschwindigkeit entlang einer bestimmten Sehne quer durch das Rohr. Das ist nicht die Durchschnittsgeschwindigkeit, die Sie für die Berechnung des Volumenstroms benötigen. Um diese Lücke zu schließen, benötigen Sie einen Korrekturkoeffizienten.
Für turbulente Bedingungen sieht der empirische Zusammenhang etwa so aus:
K=1.119 - 0.011×lg(Re)
Für die laminare Strömung ist es eine ganz andere Gleichung:
V̄=KVₗwobei Re > 10⁵
Und für Re < 10⁵:
V̄=[1.119 - 0.011×lg(Re)]Vₗ=KVₗ
Der Punkt ist, dass -die Firmware Ihres Messgeräts wahrscheinlich über eine eingebaute-Kompensation verfügt, diese jedoch Annahmen über Ihre Durchflussbedingungen trifft. Wenn diese Annahmen falsch sind, ist es auch Ihre Interpretation. Bei einigen der intelligenteren Messgeräte können Sie die Viskosität der Flüssigkeit eingeben und automatisch anpassen. Die meisten nicht.
Anforderungen an gerade Rohre: Die 10D/5D-Regel
Das haben Sie wahrscheinlich schon gehört: Installieren Sie den Zähler mit 10 Rohrdurchmessern gerader Leitung stromaufwärts und 5 Durchmessern stromabwärts. Es ist in jeder Installationsanleitung abgedruckt. Was sie nicht genug betonen, ist, dass dies der Fall istMinimumfür einigermaßen saubere Bedingungen.
Ist eine Pumpe vorgeschaltet? Fügen Sie weitere hinzu. Ventil? Mehr. Zwei Ellenbogen in unterschiedlichen Ebenen? Möglicherweise benötigen Sie 30D oder mehr, bevor sich das Strömungsprofil ausreichend stabilisiert, um eine genaue Messung zu ermöglichen.
Folgendes passiert, wenn Sie dies ignorieren: Das Geschwindigkeitsprofil wird asymmetrisch oder enthält Wirbelkomponenten. Der Ultraschallweg bildet einen Mittelwert, der nicht den wahren mittleren Durchfluss darstellt. Du bekommst sicher eine Nummer. Einfach nicht das Richtige.
Ich habe Installationen gesehen, bei denen jemand den Zähler direkt hinter ein Regelventil geschoben hat, weil „dort Platz war“. Die Messwerte lagen um 8 % daneben. Acht Prozent. Auf einen Antrag auf eichamtliche Übertragung.
Temperaturkompensation-Der übersehene Faktor
Die Schallgeschwindigkeit in Ihrer Flüssigkeit ist nicht konstant. Es variiert mit der Temperatur. Und da Ihr Ultraschallmessgerät grundsätzlich die Zeit misst, führt jeder Fehler in der Schallgeschwindigkeit direkt zu einem Durchflussfehler.
Die Beziehung ist ungefähr:
C=C₂₀(1 + bT)
Dabei ist C₂₀ die Schallgeschwindigkeit bei Referenztemperatur (normalerweise 0 Grad oder 20 Grad), b der Temperaturkoeffizient für Ihr spezifisches Fluid und T die tatsächliche Temperatur.
Die meisten modernen Messgeräte verfügen über eingebaute Temperatursensoren. Gut. Aber sind sie kalibriert? Wann wurden sie zuletzt überprüft? Der in einem Schutzrohr sitzende Sensor unterliegt einer thermischen Verzögerung. Unter Übergangsbedingungen kann der Temperaturmesswert um mehrere Grad von der tatsächlichen Flüssigkeitstemperatur abweichen.
Bei hochpräzisen Anwendungen sollten Sie sicherstellen, dass Ihre Temperaturkompensation tatsächlich wie vorgesehen funktioniert. Ein Fehler von 10 Grad bei der Temperaturmessung kann Ihre Durchflussmessung je nach Flüssigkeit um 1–3 % verfälschen.
Installationswinkel und Kopplung des Wandlers
Dies ist eher ein Feldproblem als ein Designproblem, aber es ist wichtig.

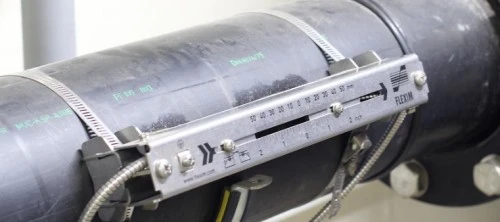

Die Ultraschallwandler müssen präzise ausgerichtet sein. Bei Clamp--Messgeräten ist die Kopplung zwischen Wandler und Rohrwand von entscheidender Bedeutung. Luftspalte, korrodierte Rohroberflächen, Farbe, Rost-alles davon kann das Signal dämpfen oder Fehlreflexionen erzeugen.
Bei benetzten Wandlern bestimmt der Einbauwinkel, wo der Ultraschallstrahl die Strömung schneidet. Ein paar Grad Abweichung, und Sie messen eine Sehne, die nicht den Durchmesser darstellt, den Sie vermuten.
Inline-Zähler ab Werk sind normalerweise in Ordnung. Es sind die Feldinstallationen und Nachrüstungen, bei denen die Dinge schiefgehen.
Signalqualität und Verstärkungseinstellungen
Die meisten Ultraschallmessgeräte verfügen über eine Art Signalqualitätsanzeige. Achten Sie darauf.
Eine niedrige Signalstärke bedeutet, dass das Messgerät Schwierigkeiten hat, den Laufzeitunterschied genau zu erkennen. Dies kann durch mitgerissene Luft- oder Gasblasen, schwebende Feststoffe, die das Signal dämpfen, Verschlechterung des Rohrwandzustands und falsche Wandlerabstände bei Clamp---Installationen passieren.
Mit High-End-Messgeräten können Sie die Verstärkungseinstellungen anpassen, um dies zu kompensieren. Aber auch das Erhöhen der Verstärkung verstärkt das Rauschen. Es gibt einen Sweet Spot, und ihn zu finden, erfordert manchmal Versuch und Irrtum.
Flüssigkeitseigenschaften, die Sie nicht ignorieren können
Ultraschallmessgeräte eignen sich hervorragend für saubere, homogene Flüssigkeiten. Aber echte industrielle Prozesse sind nicht immer sauber oder homogen.
Mitgeführte Gasblasen streuen und absorbieren Ultraschallenergie. Selbst 1-2 Vol.-% Gas können Probleme verursachen. Schwebstoffe bewirken das Gleiche, allerdings hängt die Wirkung stark von der Partikelgröße und -konzentration ab. Hochviskose Flüssigkeiten entwickeln möglicherweise nicht das erwartete Geschwindigkeitsprofil, insbesondere bei niedrigen Durchflussraten, bei denen Sie sich eher im laminaren oder Übergangsbereich befinden.
Kennen Sie Ihre Flüssigkeit. Wenn sich die Bedingungen saisonal oder mit Produktionszyklen ändern, ändert sich auch Ihre Genauigkeit.
Multi-Path vs. Single-Path: Wenn sich das Upgrade lohnt
Einzelpfadmessgeräte-sind günstiger und einfacher. Sie schicken einen Strahl durch das Rohr und machen Feierabend. Die Genauigkeit hängt stark davon ab, dass die einzelne Messung den wahren Durchschnitt darstellt.
Multi-{0}}Pfad-Meter nutzen 2, 4 oder noch mehr akustische Pfade an unterschiedlichen Akkordpositionen. Sie integrieren diese mathematisch, um eine viel bessere Annäherung an das tatsächliche Geschwindigkeitsprofil zu erhalten. Das Ergebnis? Höhere Genauigkeit auch bei gestörten Strömungsbedingungen.
Wenn Sie versuchen, jedes Zehntel Prozent aus Ihrer Messung herauszuholen, ist Multi{0}}Path die richtige Wahl. Für die allgemeine Prozesssteuerung, bei der ±2 % in Ordnung sind, reicht normalerweise ein einzelner-Pfad aus.
Regelmäßige Überprüfung und Kalibrierung
Hier ist ein Realitätscheck: Alle Durchflussmesser weichen im Laufe der Zeit ab. Ultraschallmessgeräte sind seltener als die meisten anderen, da es keinen mechanischen Verschleiß gibt, aber sie sind nicht immun.
Alterung des Wandlers, Drift der Elektronik, Veränderungen der Rohrwand durch Korrosion oder Ablagerungen-All dies beeinträchtigt die Genauigkeit. Die Genauigkeit des Datenblatts gilt für ein neues, ordnungsgemäß installiertes und ordnungsgemäß gewartetes Messgerät.
Wie überprüfen Sie? Zu den Optionen gehören das Senden des Messgeräts an ein Kalibrierungslabor (teuer, erfordert Ausbau), die Verwendung eines Master-Messgeräts in Reihe zum Vergleich (praktisch für Flüssigkeitsanwendungen) und die gravimetrische oder volumetrische Prüfung (Goldstandard, aber oft unpraktisch).
Führen Sie zumindest einen Trend Ihrer Diagnosedaten durch. Die Signalstärke lässt mit der Zeit nach? Untersuchen. Die Laufzeiten schwanken? Etwas verändert sich.
Das Fazit
Ultraschall-Durchflussmesser können unter idealen Bedingungen eine unglaubliche Genauigkeit von 0,5 % oder besser haben. Um diese Genauigkeit zu erreichen und aufrechtzuerhalten, müssen jedoch die Installation, die Prozessbedingungen und die laufende Überprüfung berücksichtigt werden.
Die größten Fehler, die ich sehe? Schlechte Installationspraktiken, bei denen die Anforderungen an den Geradeauslauf ignoriert werden, die Temperaturkompensation vernachlässigt wird und davon ausgegangen wird, dass die Werkskalibrierung auch nach Jahren des Betriebs noch gültig ist.
Wenn Sie diese Dinge richtig machen, erhalten Sie die Genauigkeit, für die Sie bezahlt haben. Wenn Sie sie weglassen, hätten Sie genauso gut ein günstigeres Messgerät kaufen können.
