Für Raffinerien geeignete Ultraschall-Durchflussmesser mit Klemmvorrichtung müssen hohen Temperaturen von bis zu 600 Grad standhalten, korrosiven Rohölen und raffinierten Produkten standhalten und Genauigkeitswerte von ±1 % oder besser einhalten. Laufzeitmessgeräte eignen sich am besten für saubere Flüssigkeiten wie raffinierte Produkte, während Messgeräte vom Typ Doppler- sich hervorragend für Rohöl eignen, das Partikel über 100 Mikrometer enthält.
Raffineriebetriebe erfordern Durchflussmesstechnik, die extremen Bedingungen standhält und gleichzeitig zuverlässige Daten für die Prozesssteuerung und den eichamtlichen Verkehr liefert. Die richtige Klemme anUltraschall-Durchflussmesserhängt von den spezifischen Anwendungsanforderungen ab, einschließlich Flüssigkeitseigenschaften, Rohrspezifikationen und Anforderungen an die Messgenauigkeit.
Grundlegendes zur Clamp-On-Ultraschall-Durchflussmesser-Technologie: Laufzeit vs. Doppler
Der Clamp--Ultraschall-Durchflussmesser arbeitet nach zwei unterschiedlichen Messprinzipien, die jeweils für unterschiedliche Raffinerieanwendungen geeignet sind.

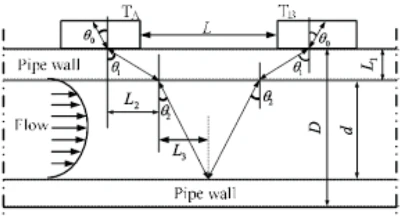

Laufzeit-Ultraschalldurchflussmesser messen den Zeitunterschied zwischen Ultraschallsignalen, die sich stromaufwärts und stromabwärts durch die Flüssigkeit bewegen. Diese Messgeräte können bei ordnungsgemäßer Kalibrierung eine theoretische Genauigkeit von ±0,1 % des Messwerts erreichen. Bei dieser Technologie werden zwei Wandler auf gegenüberliegenden Seiten des Rohrs montiert, die Ultraschallimpulse sowohl durch die Rohrwand als auch durch die Flüssigkeit übertragen. Wenn Flüssigkeit durch das Rohr fließt, bewegt sich der Schall schneller in die gleiche Richtung wie die Strömung und langsamer, wenn er sich dagegen bewegt.
Dieser Ultraschall-Durchflussmesser mit Klemmbefestigung eignet sich hervorragend für saubere oder relativ saubere Flüssigkeiten. Laufzeit-Ultraschalldurchflussmesser eignen sich mit einer Messgenauigkeit von bis zu 1 % für Situationen, in denen sich nur wenige Blasen oder feste Partikel in der Flüssigkeit befinden, beispielsweise in der Leitungswasser-, Getränke- und Pharmaindustrie. Für Raffinerien sind Laufzeitmessgeräte dadurch ideal für die Messung raffinierter Produkte wie Benzin, Diesel und Kerosin, die durch Pipelines fließen.
Doppler-Ultraschallmessgeräte funktionieren anders. Die Doppler-Methode erfordert das Vorhandensein akustischer Diskontinuitäten, wobei als allgemein anerkannte Faustregel gilt, dass für eine ordnungsgemäße Signalreflexion mindestens 80–100 mg/l Feststoffe mit einer Partikelgröße von +200 Mesh (+75 Mikrometer) erforderlich sind. Diese an der Klemme befestigten Flüssigkeitsdurchflussmesser senden Ultraschallwellen aus, die von in der Flüssigkeit schwebenden Partikeln oder Blasen abprallen. Die Frequenzverschiebung zwischen gesendeten und reflektierten Wellen gibt Aufschluss über die Strömungsgeschwindigkeit.
Doppler-Durchflussmesser eignen sich hervorragend für die Messung von Flüssigkeiten, die Partikel oder Blasen enthalten, wie etwa Abwasser oder Schlämme, obwohl sie im Allgemeinen weniger genau sind als Laufzeitmesser für saubere Flüssigkeiten. In Raffinerieanwendungen ermöglichen Doppler-Messgeräte eine effektive Messung von Rohöl, insbesondere wenn es um schweres Rohöl mit suspendierten Partikeln geht.
Auswahlkriterien basierend auf Flüssigkeitseigenschaften für Ultraschall-Durchflussmesser
Die Auswahl des tragbaren Ultraschall-Durchflussmesser-Klemmentyps beginnt mit dem Verständnis Ihrer spezifischen Flüssigkeitseigenschaften:
Für raffinierte Produkte:Saubere Kohlenwasserstoffe wie Diesel, Kerosin und Heizöl erfordern Transitzeittechnologie. Diese Flüssigkeiten haben typischerweise eine Viskosität unter 10 cP und enthalten nur minimale Partikel. Laufzeit-Ultraschalldurchflussmesser bieten aufgrund ihrer hohen Genauigkeit, Wiederholbarkeit, Linearität und Stabilität genaue Verifizierungsmessungen für vorhandene Instrumente.
Für Rohöl:Schweres Rohöl stellt aufgrund der unterschiedlichen Viskosität und des Partikelgehalts Herausforderungen bei der Messung dar. Ultraschall-Durchflussmesser für Flüssigkeiten reagieren wie Turbinenzähler empfindlich auf Flüssigkeitseigenschaften und ihre Anwendung bei hochviskosen Produkten wird zunehmend schwieriger als bei leichteren Kohlenwasserstoffprodukten. Doppler-Typ-Ultraschall-Durchflussmesser-Klemmkonstruktionen funktionieren hier besser, obwohl Betreiber im Vergleich zu verfeinerten Produktanwendungen mit einer geringeren Genauigkeit rechnen müssen.
Für gemischten Service:Raffinerien, die sowohl leichte als auch schwere Ströme verarbeiten, profitieren von Systemen mit doppelter{0}Fähigkeit oder der Verfügbarkeit beider Messgerätetypen für verschiedene Messpunkte.
Kritische Spezifikationen für Clamp-On-Ultraschall-Durchflussmesser in Raffinerien
Temperaturbeständigkeitsanforderungen für Clamp-On-Ultraschall-Durchflussmesser
Spezialmessgeräte wie die KROHNE OPTISONIC-Serie, die für Raffinerieanwendungen entwickelt wurden, messen Thermoöl, Kesselspeisewasser, Rohöl und heiße Zufuhrströme bei Temperaturen bis zu +600 Grad (+1112 Grad F). Diese Klemmfunktion-für Ultraschall-Durchflussmesser erweist sich als unverzichtbar für:
Delayed Coker-Einheiten, die bei 450–500 Grad arbeiten
Anlagen zum katalytischen Fluidcracken
Vakuumdestillationsverfahren
Rohölvorwärmsysteme
Modelle mit Standardklemmen für Ultraschall-Wasserdurchflussmesser verarbeiten normalerweise Temperaturen bis zu 200 Grad, was für viele Raffinerieanwendungen geeignet ist, für Hochtemperaturprozesse jedoch nicht ausreicht. VersaFlow-Klemmen-Ultraschall-Durchflussmesser sind in Konfigurationen erhältlich, die bis zu 200 Grad (392 Grad F) standhalten und sich daher ideal für Flüssigkeiten mit begrenztem Feststoff- oder Gasgehalt eignen.
Genauigkeit und Wiederholbarkeit von Clamp-On-Ultraschall-Durchflusssensoren
Moderne Clamp-Ultraschall-Durchflussmessgeräte erreichen eine Ablesegenauigkeit von ±1,0 % von 1,5 bis 40 Fuß/Sek. (0,5 bis 12,0 m/Sek.) und ±0,015 Fuß/Sek. (±0,0046 m/Sek.) für Geschwindigkeiten unter 1,5 Fuß/Sek. Dieses Maß an Präzision erfüllt die meisten Prozesssteuerungsanforderungen, obwohl für Anwendungen im eichpflichtigen Verkehr möglicherweise noch engere Toleranzen erforderlich sind.
Die Genauigkeit des Ultraschall-Durchflusssensors hängt von mehreren Faktoren ab:
Korrekte Installation und Kopplung des Wandlers
Rohrwandstärke und Materialkonsistenz
Stabilität der Flüssigkeitstemperatur
Entwicklung von Strömungsprofilen (Anforderungen an gerade Rohre)
Belag oder Ablagerungen an den Rohrinnenwänden
Kompatibilität der Rohrgrößen für Clamp-On-Ultraschall-Durchflusssensoren
Clamp-on-Ultraschall-Durchflussmesser können den Durchfluss in Rohren mit einem Durchmesser von ½" bis 48" messen, wobei verschiedene Wandlersätze für bestimmte Größenbereiche optimiert sind:
Wandler mit kleinem Durchmesser: 0,5" bis 1,5" (SE16A-Konfiguration)
Mittelrohrwandler: 2" bis 10" (SE16B-Konfiguration)
Große Rohrwandler: 12" bis 48" (SE16C-Konfiguration)
Einige Industriemodelle verarbeiten Rohrgrößen von DN15 bis DN4000 (1/2" bis 160") und passen somit in nahezu jedes Raffinerie-Rohrsystem. Diese Vielseitigkeit des Clamp-on-Durchflussmessers macht in den meisten Anwendungen die Notwendigkeit einer kundenspezifischen Fertigung überflüssig.
Installationsvorteile von Clamp-On-Durchflussmessern in Raffinerieumgebungen
Vorteile der nicht aufdringlichen Messung
Der Clamp-On-Durchflussmesser bietet erhebliche Vorteile gegenüber herkömmlichen Inline-Messgeräten in Raffinerieanwendungen. Ultraschall-Durchflussmesser können problemlos an jede Rohrwand geklemmt werden, ohne den Durchfluss zu unterbrechen. So können Anlagenbetreiber die Leistung veralteter Instrumente beurteilen und eine vorübergehende Überwachung von Leitungen durchführen, für die keine Durchflussmessdaten vorliegen.
Diese nicht-invasive Eigenschaft erweist sich als wertvoll für:
Prozesskontinuität:Die Installation erfordert kein Herunterfahren des Systems, wodurch Produktionsverluste vermieden und die Prozessstabilität aufrechterhalten werden. Der Betrieb kann während der Installation fortgesetzt werden, die von einer einzigen Person in weniger als einer Stunde abgeschlossen werden kann.
Korrosionsbeständigkeit:Da die Klemme des Ultraschall-Durchflusssensors niemals mit der gemessenen Flüssigkeit in Kontakt kommt, entfallen Kompatibilitätsbedenken. Die Messgeräte sind mit korrosiven Flüssigkeiten kompatibel, die Standard-Durchflussmesser beschädigen würden, und eignen sich daher ideal für Säuren, Ätzmittel und aggressive Kohlenwasserstoffe, die in der Raffinerie häufig vorkommen.
Druckintegrität:Keine Rohrdurchdringung bedeutet keine potenziellen Leckstellen. Bei der Clamp-{1}}Installation kommt es zu keinem Druckabfall oder Energieverlust. Dadurch wird die Systemhydraulik geschont und Sicherheitsrisiken, die mit Hochdruck-Prozessanschlüssen verbunden sind, eliminiert.
Wartungszugang:Messgeräte können zur Kalibrierungsüberprüfung vorübergehend entfernt oder ohne Prozessunterbrechung an andere Messpunkte verlegt werden.
Anforderungen an gerade Rohre für die Installation von Ultraschall-Durchflussmesserklemmen
Wie alle geschwindigkeitsbasierten Durchflussmesser erfordert der tragbare Klemmdurchflussmesser ausreichende gerade Rohrlängen für eine genaue Messung. Bei der Installation von Wandlern muss der Installationsort über eine ausreichende gerade Rohrlänge stromaufwärts und stromabwärts verfügen. Normalerweise benötigt der stromaufwärts gelegene Kanal eine gerade Rohrlänge von 10 D und der stromabwärts gelegene Kanal eine gerade Rohrlänge von 5 D, wobei D der Rohrdurchmesser ist.
Raffinerien mit begrenzter Straight-Run-Verfügbarkeit stehen vor Herausforderungen bei der Messung. In diesen Situationen:
Multi{0}}Transitzeitmesser- kompensieren Verzerrungen des Strömungsprofils
Vorgeschaltete Strömungskonditionierer können die erforderlichen geraden Längen reduzieren
Die Analyse der rechnergestützten Fluiddynamik (CFD) hilft bei der Optimierung der Sensorplatzierung
Alternative Messtechnologien könnten sich als geeigneter erweisen
Führende Ultraschall-Clamp-On-Durchflussmessermodelle für Raffinerien
Hochtemperatur-Prozessanwendungen mit Clamp--Ultraschall-Durchflussmessern
KROHNE OPTISONIC 6300-Serie:Diese 2-Pfadmessgeräte messen Thermoöl, Kesselspeisewasser, Rohöl und heiße Zufuhrströme in Raffinerien bis zu +600 Grad (+1112 Grad F) mit Rohrgrößen bis zu DN1000 (40"). Die Dual-Pfadkonfiguration erhöht die Genauigkeit durch Mittelung der Messungen über das Strömungsprofil und kompensiert temperaturbedingte Viskositätsschwankungen.
Baker Hughes PanaFlow HT:Der PanaFlow HT ist ein SIL--zertifizierter Durchflussmesser, der sich ideal für Delayed Coker-Anlagen, katalytisches Cracken, Vakuumdestillation, Cracker, Hydrotreater, Visbreaker, Rohöl und LNG-Anwendungen eignet und für extreme Prozesse mit Temperaturen von -200 bis 600 Grad ausgelegt ist. Durch die Einstufung des Safety Integrity Level eignet es sich für kritische Prozessregelkreise.
Standard-Prozessüberwachung mit Clamp-On-Flüssigkeitsdurchflussmessern
Baker Hughes DigitalFlow DF868:Dieses vollständig-fest installierte-Flüssigkeitsdurchflussmessgerät nutzt die patentierte Correlation Transit-Zeit-Digitalsignalverarbeitung, um driftfreie-Messungen in hochreinen und den meisten „schmutzigen“ Flüssigkeiten zu ermöglichen, einschließlich Flüssigkeiten mit Gasblasen und mitgeführten Feststoffen, für die bisher Doppler--Messgeräte erforderlich waren. Diese Vielseitigkeit macht es für Raffinerien wertvoll, die unterschiedliche Rohölqualitäten verarbeiten.
Dachsmessgerät Dynasonics TFX-5000:Der TFX-5000 reduziert Installationszeit und -kosten, da der Betrieb während der Installation fortgesetzt werden kann und erweiterte Funktionen bereitstellt, ohne das Budget zu sprengen. Seine Kommunikationsprotokolle BACnet MS/TP, BACnet/IP, EtherNet/IP und Modbus TCP/IP lassen sich nahtlos in moderne Raffinerie-Steuerungssysteme integrieren.
Siemens SITRANS FS:SITRANS FS Clamp--Ultraschall-Durchflussmesser zeichnen sich durch marktführende Genauigkeit, Störfestigkeit, Zuverlässigkeit, schnelle Datenaktualisierungsrate und hervorragende Benutzerfreundlichkeit in der Installations- und Betriebsphase aus. Die robuste digitale Signalverarbeitung bewältigt elektromagnetische Störungen, die in elektrischen Umgebungen von Raffinerien häufig vorkommen.

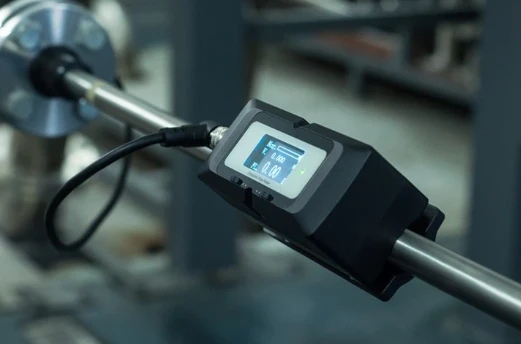

Tragbare Clamp-On-Durchflussmesserlösungen
KROHNE OPTISONIC 6300 P:Dieses tragbare, batteriebetriebene Messgerät erfasst zusätzliche Durchflussdaten oder bietet eine kostengünstige -effektive Vor-{2}}Verifizierung von Inline-Durchflussmessern für Rohre DN15–4000 (½–160 Zoll) bis zu +120 Grad (+248 Grad F) mit integriertem Datenlogger und Inbetriebnahme über eine mobile App über ein USB-Kabel oder eine Bluetooth-Verbindung.
Tragbare Ultraschallmessgeräte mit Klemme erfüllen mehrere Raffineriefunktionen:
Überprüfung der Genauigkeit fester Instrumente
Fehlerbehebung bei Prozessstörungen
Temporäre Messung während der Wartung
Energieaudits und Verlusterkennung
Validierung hydraulischer Modelle
Materialkompatibilität und Auswahl der Sensoren für Ultraschallmessgeräte
Überlegungen zum Rohrmaterial für die Ultraschall-Durchflussmesser-Klemme-Bei der Installation
Das Ultraschall-Zangenmessgerät funktioniert mit verschiedenen Rohrmaterialien, die Leistung variiert jedoch:
Metallrohre:Rohre aus Kohlenstoffstahl, Edelstahl und Legierungen sorgen für eine hervorragende Ultraschallsignalübertragung. Wandstärkenschwankungen und Beschichtungen beeinträchtigen die Messgenauigkeit. Die Klemmmessgeräte der SLF-Serie messen den Durchfluss durch Metall-, Kunststoff- und ausgekleidete Rohre, ohne die Rohrleitungen zu verändern.
Beschichtete Rohre:Innenbeschichtungen wie Epoxid-, Glas- oder Gummiauskleidungen erhöhen die akustische Impedanz. Für eine genaue Kompensation benötigt die Messgerätesoftware Beschichtungsdicke und Materialeigenschaften.
Kunststoffrohre:PVC-, HDPE- und FRP-Rohre übertragen Ultraschallsignale gut, erfordern jedoch andere Wandlerkonfigurationen als Metallrohre. Temperaturbeschränkungen von Kunststoff schränken den Einsatz in Hochtemperaturanwendungen ein.
Wandler-Kopplungsmethoden für den Durchflussmesser-Klemmtyp
Die richtige akustische Kopplung zwischen Wandlern und Rohr entscheidet über den Erfolg der Messung:
Standard-Kupplungsgel:Funktioniert für die meisten Anwendungen bei Umgebungstemperaturen. Erfordert eine regelmäßige erneute Anwendung in vibrierenden Installationen.
Hochtemperaturkopplung:Spezielle Verbindungen halten Temperaturen über 200 Grad stand, ohne sich zu zersetzen oder zu verkohlen.
Mechanische Kopplung:Einige Klemmkonstruktionen für Ultraschall-Durchflussmesser verwenden eine Trockenkupplung mit hohem Klemmdruck, wodurch die Wartung des Gels in rauen Umgebungen entfällt.
Bewältigung häufiger Messherausforderungen mit Clamp-On-Ultraschall-Wasserdurchflussmessern
Probleme mit der Gasmitnahme bei Laufzeit-Ultraschalldurchflussmessern
Transitzeitmesser funktionieren nicht ordnungsgemäß, wenn die Rohre nicht voll sind oder die Froude-Zahl unter 1 fällt, und sie erzeugen keine Signale, wenn sich zu viel Gas in der Leitung stromabwärts von Biegungen oder Steuerventilen befindet oder schweres Rohöl zu Gasverschleppung führt.
Zu den Lösungen gehören:
Installation von Ultraschall-Durchflussmessern an hochgelegenen Punkten in horizontalen Leitungen, wo sich Gas auf natürliche Weise trennt
Verwendung von Gasabscheidern oder Wirbelbrechern vorgeschaltet
Auswahl von Doppler-Messgeräten für Anwendungen mit unvermeidbarem Gasgehalt
Implementierung dualer-Technologie-Messstrategien
Viskositätsschwankungen in Ultraschall-Durchflussmesseranwendungen
Temperaturschwankungen führen dazu, dass sich die Viskosität von Rohöl dramatisch ändert. Anwendungsdaten oder Erfahrungen bei der Messung von raffiniertem oder leichtem Rohöl lassen sich nicht unbedingt auf die Messung von mittelschwerem bis schwerem Rohöl übertragen.
Zu den Best Practices gehören:
Einbau von Temperatursensoren zur Viskositätskorrektur
Verwendung von Multi-{0}Pfadmessgeräten, die Profiländerungen kompensieren
Regelmäßige Prüfung anhand von Referenzstandards
Auswahl von Zählermodellen, die speziell für den Rohölservice validiert sind
Signalverschlechterung im Laufe der Zeit bei Clampon-Durchflussmessern
Wenn sich die Rohrwand verschlechtert, wird das Ultraschallsignal schwächer. Interne Korrosion, Kalkablagerungen und eine Verschlechterung der Beschichtung beeinträchtigen die Messzuverlässigkeit.
Wartungsstrategien:
Regelmäßige Überwachung der Signalstärke durch Messgerätediagnose
Neupositionierung des Wandlers, um optimale akustische Pfade zu finden
Beurteilung des Rohrzustands mittels Ultraschalldickenmessung
Vorbeugender Austausch, bevor der Signalverlust kritisch wird
Integration von Clamp-On-Durchflussmesser-Ultraschall mit Raffinerie-Steuerungssystemen
Moderne Clamp-On-Ultraschallmessgeräte bieten umfangreiche Anschlussmöglichkeiten:
Analoge Ausgänge:4-20-mA-Ausgänge mit HART®7-Protokoll ermöglichen die Integration in ältere verteilte Steuerungssysteme.
Digitale Protokolle:Die Protokolle BACnet MS/TP, BACnet/IP, Modbus RTU, Modbus TCP und EtherNet/IP lassen sich nahtlos in bestehende Abläufe integrieren, um verbesserte Datenpunkte bereitzustellen.
Erweiterte Diagnose:Echtzeit-Signalstärke, Qualitätsindikatoren und Alarmfunktionen helfen Bedienern, zwischen Prozessstörungen und Messgerätfehlfunktionen zu unterscheiden.
Datenprotokollierung:Der integrierte-Speicher speichert Durchflusssummierungen, Alarmereignisse und Konfigurationsänderungen zur Einhaltung gesetzlicher Vorschriften und zur Fehlerbehebung.
Kosten-Nutzenanalyse für Ultraschall-Durchflussmessgeräte in Raffinerieanwendungen
Erstinvestition in Ultraschall-Durchflussmessgeräte
Ultraschallklemmen an Durchflussmessern kosten in der Regel 3.000 bis 15.000 US-Dollar pro Messpunkt, abhängig von den Spezifikationen:
Einfache Einzelpfadzähler: 3.000–5.000 $
Standard-Dual-{0}}Pfadzähler: 5.000–8.000 $
Hochtemperatur-Zähler: 8.000–12.000 $
Multi-{0}}Zähler für den eichpflichtigen Verkehr: 10.000–15.000 $
Die Installationskosten bleiben im Vergleich zu Inline-Zählern niedrig. Clamp--Zähler können an der Außenseite bestehender Rohrleitungen installiert werden, ohne die Rohrleitungen zu verändern, wodurch kostspielige Prozessstillstände und der Aufwand für Tiefbauarbeiten entfallen.
Betriebseinsparungen mitUltraschall-Durchflussmesser zum AnklemmenTechnologie
Eine große Ölraffinerie installierte Ultraschall-Durchflussmesser zur Überwachung des Rohöldurchflusses, was zu einer deutlichen Steigerung der Messgenauigkeit und einer erheblichen Reduzierung der Wartungskosten führte, da die nicht-{0}}intrusive Technologie eine nahtlose Integration ohne Unterbrechung des Betriebs ermöglicht.
Zu den wichtigsten Einsparquellen gehören:
Reduzierter Wartungsaufwand:Da es keine beweglichen Teile gibt, ist während der gesamten Lebensdauer des Messgeräts keine Wartung oder ein Austausch von Teilen erforderlich.
Energieeffizienz:Clamp--Ultraschall-Durchflussmesser erzeugen keinen Druckabfall im Vergleich zu DP-Durchflussmessern, Vortex-Messgeräten und Coriolis-Messgeräten, die einen Druckverlust erzeugen und so die Pumpkosten senken.
Prozessoptimierung:Flussdaten in Echtzeit ermöglichen eine strengere Prozesskontrolle, reduzieren die Produktion außerhalb-der Spezifikation und verbessern die Erträge.
Compliance-Sicherung:Eine genaue Messung verhindert Umweltverstöße und Streitigkeiten im Bereich der eichpflichtigen Übertragung.
Häufig gestellte Fragen zu Ultraschall-Durchflussmessern für Raffinerien
Können Ultraschall-Zangenmessgeräte sowohl leichtes als auch schweres Rohöl genau messen?
Laufzeitmessgeräte funktionieren gut mit leichten Rohölen, haben jedoch Schwierigkeiten mit schwerem Rohöl, das erhebliche Partikel oder eine hohe Viskosität enthält. Ultraschall-Durchflussmesser für Flüssigkeiten reagieren empfindlich auf Flüssigkeitseigenschaften und ihre Anwendung bei hochviskosen Produkten wird im Vergleich zu leichteren Kohlenwasserstoffprodukten immer schwieriger. Für schweres Rohöl liefern Messgeräte vom Typ Doppler- oder Inline-Mehrwege-Ultraschallmessgeräte bessere Ergebnisse.
Wie überprüfe ich, ob mein tragbares Ultraschall-Durchflussmessgerät mit Klemme im Raffineriebetrieb genau misst?
Mit tragbaren Ultraschall-Durchflussmessern können Anlagenbetreiber die Leistung veralteter Instrumente beurteilen und die Genauigkeit vorhandener Messgeräte überprüfen. Bei kritischen Anwendungen sollte vierteljährlich ein Vergleich mit Prüftanks, Hauptmessgeräten oder tragbaren Referenzstandards erfolgen. Überwachen Sie die Signalstärke und Qualitätsindikatoren kontinuierlich mithilfe der Diagnosefunktionen des Messgeräts.
Welche Wartung erfordern Clamp-on-Ultraschall-Durchflussmesser?
Zur regelmäßigen Wartung gehören die Überprüfung der Integrität der Wandlerkopplung, die Reinigung der Sensorflächen, die Überprüfung der Dichtheit der Montageteile und das Herunterladen von Diagnoseprotokollen zur Trendanalyse. Ultraschallmessgeräte erfordern im Vergleich zu mechanischen Messgeräten nur minimale Wartung, da keine beweglichen Teile vorhanden sind. Die jährliche Überprüfung der Neukalibrierung anhand von Referenzstandards gewährleistet die Zuverlässigkeit der Messungen.
Können diese Clamp--Ultraschall-Durchflussmesser mit elektromagnetischen Störungen in Raffinerien umgehen?
Moderne Clamp--Ultraschall-Durchflussmessgeräte zeichnen sich durch marktführende -Störfestigkeit und digitale Signalverarbeitung aus. Eine ordnungsgemäße Erdung, abgeschirmte Kabel und eine physische Trennung von Frequenzumrichtern und Stromleitungen minimieren Störungen. Der Ultraschall-Durchflussmesser und die Signalkabel sollten Störquellen wie Frequenzumrichter, Radiostationen, Mikrowellenstationen, GSM-Basisstationen und Hochspannungskabel vermeiden.
Raffinerien kombinieren erfolgreich Ultraschall-Durchflussmessgeräte mit Stromzange und geeigneten Installationspraktiken, um trotz anspruchsvoller elektrischer Umgebungen zuverlässige Messungen zu erzielen. Der Schlüssel liegt darin, die spezifischen Anwendungsanforderungen zu verstehen, die geeignete Technologie auszuwählen und die Installationsrichtlinien des Herstellers genau zu befolgen. Bei richtiger Anwendung bieten diese Messgeräte eine Genauigkeit, Zuverlässigkeit und Betriebsflexibilität, mit der herkömmliche Inline-Messgeräte nicht mithalten können.
