Als vertrauenswürdiger Lieferant von Clamp-On-Ultraschall-Durchflussmessern weiß ich, wie wichtig es ist, die Parameter dieser Geräte genau anzupassen, um eine optimale Leistung sicherzustellen. In diesem Blogbeitrag werde ich einige Einblicke geben, wie man die Parameter eines Clamp-On-Ultraschall-Durchflussmessers effektiv anpassen kann.
Verstehen der Grundlagen von Clamp-on-Ultraschall-Durchflussmessern
Clamp-on-Ultraschall-Durchflussmesser sind berührungslose Geräte, die die Durchflussrate von Flüssigkeiten in einem Rohr messen, ohne dass ein direkter Kontakt mit der Flüssigkeit erforderlich ist. Sie senden Ultraschallsignale durch die Rohrwand und messen die Zeit, die die Signale benötigen, um sich stromaufwärts und stromabwärts zu bewegen. Aus der Laufzeitdifferenz wird die Fließgeschwindigkeit der Flüssigkeit berechnet.
Wichtige Parameter zum Anpassen
1. Rohrparameter
- Rohrmaterial: Unterschiedliche Rohrmaterialien haben unterschiedliche akustische Eigenschaften, die sich auf die Übertragung von Ultraschallsignalen auswirken können. Sie müssen das Rohrmaterial (z. B. Stahl, PVC oder Kupfer) genau in den Durchflussmesser eingeben. Diese Informationen helfen dem Messgerät, die durch das Rohrmaterial verursachte Signaldämpfung und Laufzeitänderungen zu kompensieren.
- Rohrdurchmesser: Der Durchmesser des Rohres ist ein entscheidender Parameter. Eine falsche Einstellung des Rohrdurchmessers kann zu erheblichen Fehlern bei der Durchflussmessung führen. Messen Sie den Rohrdurchmesser mit geeigneten Werkzeugen genau und geben Sie den Wert in die Einstellungen des Durchflussmessers ein.
- Rohrwandstärke: Auch die Dicke der Rohrwand hat Einfluss auf das Ultraschallsignal. Dickere Wände können zu einer stärkeren Signaldämpfung führen. Messen Sie die Wandstärke genau und geben Sie sie in den Durchflussmesser ein, um eine genaue Messung zu gewährleisten.
2. Flüssigkeitsparameter
- Flüssigkeitstyp: Unterschiedliche Flüssigkeiten haben unterschiedliche akustische Eigenschaften. Beispielsweise haben Wasser und Öl unterschiedliche Schallgeschwindigkeiten. Sie müssen in den Einstellungen des Durchflussmessers den richtigen Flüssigkeitstyp auswählen. Wenn es sich bei der Flüssigkeit um eine Mischung handelt oder sie bestimmte Eigenschaften aufweist, müssen Sie möglicherweise die akustischen Daten der Flüssigkeit heranziehen, um die entsprechenden Anpassungen vorzunehmen.
- Flüssigkeitstemperatur: Die Temperatur der Flüssigkeit beeinflusst ihre Dichte und Schallgeschwindigkeit. Bei den meisten Clamp-On-Ultraschall-Durchflussmessern können Sie die Flüssigkeitstemperatur eingeben. Auf diese Weise kann das Messgerät die temperaturbedingten Änderungen der Schallgeschwindigkeit ausgleichen und genauere Durchflussmessungen liefern.
3. Parameter für die Sensorinstallation
- Sensorabstand: Der Abstand zwischen den beiden Ultraschallsensoren ist entscheidend. Der richtige Sensorabstand wird durch den Rohrdurchmesser und die Installationsart bestimmt. Befolgen Sie die Richtlinien des Herstellers, um sicherzustellen, dass die Sensoren im richtigen Abstand installiert werden. Ein falscher Sensorabstand kann zu ungenauen Messungen oder sogar zu Signalverlusten führen.
- Sensormontagewinkel: Die Sensoren sollten im richtigen Winkel am Rohr montiert werden. Normalerweise werden die Sensoren abhängig vom Rohrdurchmesser und den Flüssigkeitsbedingungen in einer bestimmten Konfiguration (z. B. V-Methode oder Z-Methode) installiert. Stellen Sie sicher, dass die Sensoren richtig ausgerichtet sind, um eine optimale Signalübertragung und -empfang zu gewährleisten.
Anpassungsschritte
Schritt 1: Ersteinrichtung
- Schalten Sie den Clamp-On-Ultraschall-Durchflussmesser ein und lassen Sie ihn initialisieren.
- Geben Sie die Rohrparameter (Material, Durchmesser, Wandstärke) und Flüssigkeitsparameter (Typ, Temperatur) in das Menü des Messgeräts ein. Normalerweise können Sie über die Tastatur des Messgeräts oder eine angeschlossene Softwareschnittstelle auf das Menü zugreifen.
Schritt 2: Sensorinstallation
- Reinigen Sie die Oberfläche des Rohrs, an der die Sensoren montiert werden sollen, um eine gute akustische Kopplung sicherzustellen.
- Tragen Sie ein geeignetes Haftmittel (z. B. Ultraschallgel) auf die Sensorflächen auf.
- Montieren Sie die Sensoren im empfohlenen Abstand und Winkel am Rohr. Verwenden Sie die mit dem Durchflussmesser gelieferten Montagehalterungen oder Klemmen, um die Sensoren an Ort und Stelle zu befestigen.
Schritt 3: Signaloptimierung
- Überprüfen Sie nach der Installation der Sensoren die Signalstärke und -qualität auf dem Display des Durchflussmessers. Wenn das Signal schwach oder instabil ist, müssen Sie möglicherweise die Position, den Winkel oder das Kopplungsmittel des Sensors anpassen.
- Einige Durchflussmesser verfügen über eine Signaloptimierungsfunktion, die die Sensoreinstellungen automatisch anpassen kann, um die Signalqualität zu verbessern. Befolgen Sie die Anweisungen im Benutzerhandbuch, um diese Funktion zu verwenden.
Schritt 4: Kalibrierung
- Sobald das Signal stabil ist, führen Sie eine Kalibrierung des Durchflussmessers durch. Bei der Kalibrierung werden die Messwerte des Messgeräts mit einer bekannten Durchflussrate verglichen. Zur Durchführung der Kalibrierung können Sie einen kalibrierten Durchflussmesser oder ein Durchflusskalibriergerät verwenden.
- Bei den meisten Durchflussmessern können Sie die Kalibrierungsfaktoren in die Einstellungen des Messgeräts eingeben, um etwaige Messfehler zu korrigieren.
Fehlerbehebung und Feinabstimmung
- Wenn der Durchflussmesser keine genauen Messwerte liefert, überprüfen Sie Folgendes:
- Sensorinstallation: Stellen Sie sicher, dass die Sensoren richtig montiert und ausgerichtet sind. Überprüfen Sie die Sensoren auf lockere Verbindungen oder Beschädigungen.
- Rohrbedingungen: Überprüfen Sie, ob sich in der Nähe des Sensorinstallationsorts Hindernisse, Biegungen oder Änderungen im Rohrdurchmesser befinden. Diese Faktoren können das Strömungsprofil und die Genauigkeit der Messung beeinflussen.
- Signalstörungen: Suchen Sie nach elektromagnetischen Störquellen in der Nähe des Durchflussmessers. Stellen Sie das Messgerät oder die Sensoren von Störquellen wie Motoren oder Stromleitungen entfernt auf.
Unsere Produktangebote

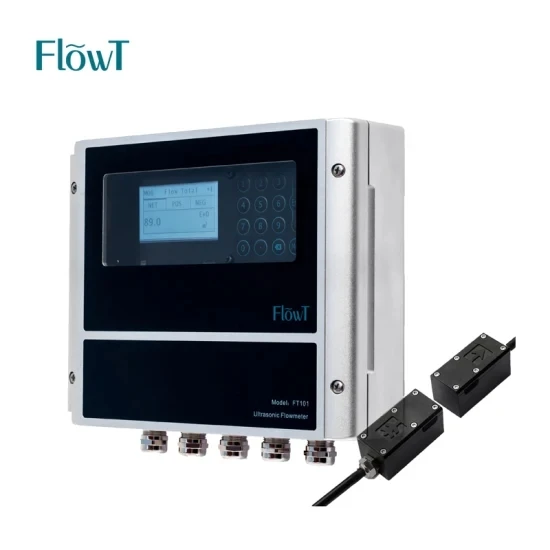

Wir bieten eine breite Palette an Clamp-On-Ultraschall-Durchflussmessern an, um den unterschiedlichen Anwendungsanforderungen gerecht zu werden. Zum Beispiel unsereFLOWT OEM DN25-DN1200mm China wandmontierter Ultraschall-Wasserdurchflussmesser Preis, Ultraschall-Durchflussmessereignet sich zur Messung des Wasserdurchflusses in verschiedenen industriellen und gewerblichen Anwendungen. Es zeichnet sich durch hohe Genauigkeit, einfache Installation und zuverlässige Leistung aus.
Ein weiteres Produkt ist unserWasser-Ultraschall-Durchflussmesser DN25~DN5000, das für Rohre mit großem Durchmesser und Anwendungen mit hohem Durchfluss konzipiert ist. Es bietet eine genaue und stabile Durchflussmessung auch in rauen Umgebungen.
Wir haben auchNicht-invasiver DurchflussmesserOptionen, die eine nichtinvasive Installation und einfache Wartung ermöglichen. Diese Durchflussmesser eignen sich ideal für Anwendungen, bei denen ein direkter Kontakt mit der Flüssigkeit nicht möglich oder erwünscht ist.
Kontaktieren Sie uns für Kauf und Beratung
Wenn Sie an unseren Clamp-On-Ultraschall-Durchflussmessern interessiert sind oder weitere Informationen zur Parametereinstellung und Produktauswahl benötigen, können Sie sich gerne an uns wenden. Unsere erfahrenen Vertriebs- und technischen Supportteams stehen Ihnen gerne bei Ihren spezifischen Anforderungen zur Seite. Wir können Ihnen detaillierte Produktspezifikationen, Preise und Installationsanleitungen zur Verfügung stellen, um Ihnen bei der richtigen Entscheidung zu helfen.
